鋼結構制作安裝的質量標準化指導做法

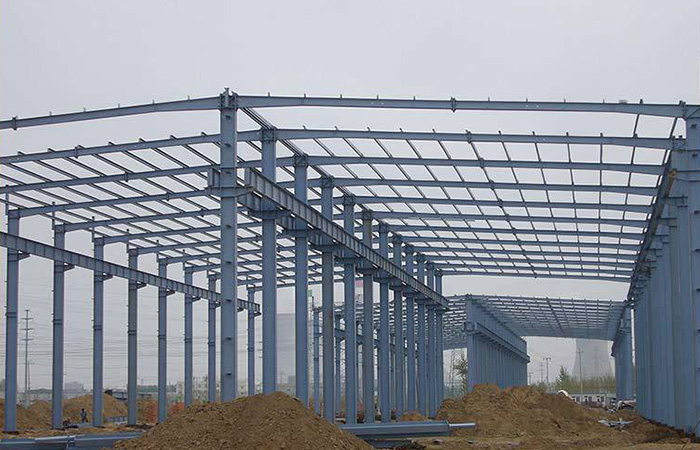

一、鋼結構梁柱安裝
（1）工藝流程
鋼柱安裝焊接→梁柱接頭組裝→高強螺栓安裝→梁柱焊接→檢查驗收
（2）控制要點
①鋼柱吊裝時應進行實時測量，安裝偏差超過國標允許偏差時應進行調校。
②高強度螺栓連接摩擦面應保持干燥、整潔，不應有飛邊、毛刺、焊接飛濺物、焊疤、氧化鐵皮、污垢等，除設計要求外摩擦面不應涂漆。
③高強度螺栓連接副的安裝符合設計和規范要求。
④柱與柱，柱與梁對接焊縫質量及檢驗要求參照鋼結構焊接及檢測的相關要求。
（3）質量要求
①底層柱柱底軸線對定位軸線偏移不大于3mm，柱子定位軸線偏差不大于1mm，單節柱的垂直度偏差不大于h/1000，且不應大于10.0mm。設計要求頂緊的節點，接觸面不應少于70%緊貼，且邊緣間隙不應大于0.8mm。
②高強度螺栓安裝時每個節點上穿入的安裝螺栓和沖釘數量應由安裝時荷載計算確定，并符合以下規定：不應少于安裝孔總數的1/3；安裝螺栓不應少于2個；沖釘穿入數量不宜多于安裝螺栓數量的30%；不得用高強度螺栓兼做安裝螺栓。高強度螺栓孔不應采用氣割擴孔。
③扭剪型高強度螺栓連接副終擰后，除因構造原因無法使用專用扳手終擰掉梅花頭者外，未在終擰中擰掉梅花頭的螺栓數不應大于該節點螺栓數的 5%。高強度螺栓連接副終擰后，螺栓絲扣外露應為2-3扣，其中允許有10%的螺栓絲扣外露1扣或4扣。
二、防火涂料施工
（1）工藝流程
基層處理→防火涂裝→質量檢查→成品保護
（2）控制要點
①使用前應進行取樣檢測防火涂料的粘結強度、抗壓強度等，當天配置的涂料應在產品說明書規定的時間內用完。
②防火涂料涂裝前，應檢查，鋼材表面除銹及防腐涂裝質量，且基層不應有油污、灰塵和泥砂等污垢。
③應對防火涂裝施工環境進行監測，施工環境不滿足要時應采取防護措施或停止施工。
④涂裝施工應分層施工，應在上層涂層干燥或固化后，再進行下道涂層施工。
⑤對防火涂裝施工外觀質量、涂裝遍數、涂層厚度進行檢查，保證涂裝質量。
（3）質量要求
①鋼結構防火涂料的粘結強度、抗壓強度應符合《鋼結構防火涂料應用技術規程》CECS24：90的規定。
②防火涂料涂裝前鋼材表面除銹及防銹底漆涂裝應符合設計要求。
③當產品說明書無要求時，防火涂料施工環境溫度宜在5~38℃之間，相對濕度不應大于85%。涂裝時構件表面不應有結露；涂料未干前應避免雨淋、水沖等。
④薄涂型、厚涂型防火涂料的涂層厚度符合設計要求。薄涂型防火涂料的涂層厚度應符合有關耐火極限的設計要求。厚涂型防火涂料涂層的厚度，80%及以上面積應符合有關耐火極限的設計要求，且薄處厚度不應低于設計要求的85%。
⑤薄涂型防火涂料涂層表面裂紋寬度不應大于0.5mm；厚涂型防火涂料涂層表面裂紋寬度不應大于1mm。不應有誤涂、漏涂，涂層應閉合無脫層、空鼓、明顯凹陷、粉化松散和浮漿等外觀缺陷。
